小監工 · 室裝乙級

室裝乙級學科・專業科目

圖說判讀 76 題（含答案）

CNS 圖例、圖面符號、比例尺與圖說判讀，含原卷附圖。 本頁是建築物室內裝修工程管理乙級學科專業科目「圖說判讀」的全部 76 題，其中 25 題是複選，每題點「看答案」對答案。

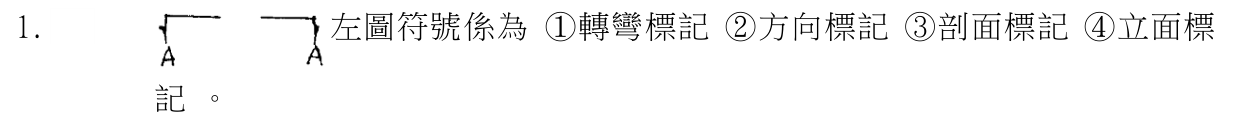

1. 第 1 題


   左圖符號係為

   1. A轉彎標記
   2. B方向標記
   3. C剖面標記
   4. D立面標記
   看答案

   答案：C. 剖面標記
2. 第 2 題

   施工圖面常用文字簡寫符號中 GL 代表

   1. A水平線
   2. B天花板線
   3. C地盤線
   4. D視平線
   看答案

   答案：C. 地盤線
3. 第 3 題

   施工圖面常用文字簡寫符號中 DW 代表

   1. A門
   2. B下樓
   3. C門連窗
   4. D落地窗
   看答案

   答案：C. 門連窗

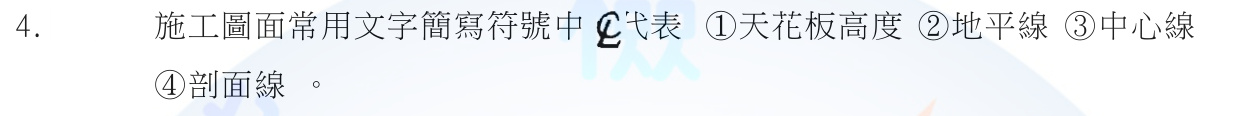

4. 第 4 題


   施工圖面常用文字簡寫符號中代表

   1. A天花板高度
   2. B地平線
   3. C中心線
   4. D剖面線
   看答案

   答案：C. 中心線

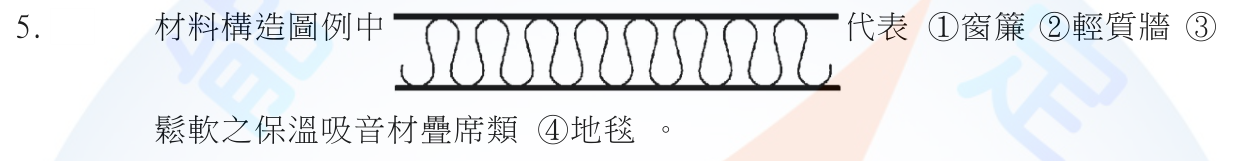

5. 第 5 題


   材料構造圖例中代表

   1. A窗簾
   2. B輕質牆
   3. C鬆軟之保溫吸音材疊席類
   4. D地毯
   看答案

   答案：C. 鬆軟之保溫吸音材疊席類

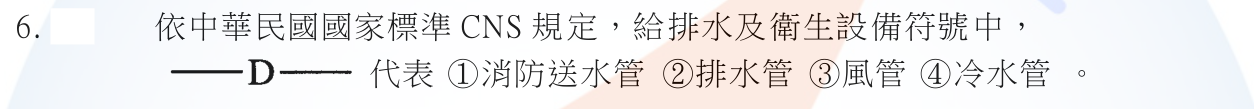

6. 第 6 題


   依中華民國國家標準 CNS 規定，給排水及衛生設備符號中，代表

   1. A消防送水管
   2. B排水管
   3. C風管
   4. D冷水管
   看答案

   答案：B. 排水管
7. 第 7 題

   製圖中文字書寫原則採用

   1. A正楷字
   2. B黑體字
   3. C仿宋字
   4. D美術字
   看答案

   答案：C. 仿宋字

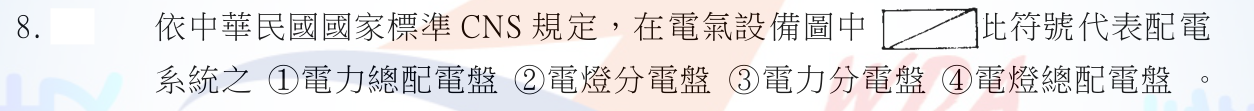

8. 第 8 題


   依中華民國國家標準 CNS 規定，在電氣設備圖中此符號代表配電系統之

   1. A電力總配電盤
   2. B電燈分電盤
   3. C電力分電盤
   4. D電燈總配電盤
   看答案

   答案：B. 電燈分電盤
9. 第 9 題

   依中華民國國家標準 CNS 規定，在圖號及圖樣佈置時，Ａ是代表

   1. A結構圖
   2. B空調圖
   3. C建築圖
   4. D消防設備圖
   看答案

   答案：C. 建築圖
10. 第 10 題

    依中華民國國家標準 CNS 規定，在消防設備符號，火警系統管線及播音設備系統管線採用

    1. A中實線
    2. B細實線
    3. C粗實線
    4. D虛線表示
    看答案

    答案：B. 細實線

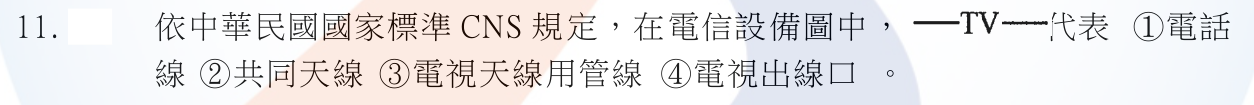

11. 第 11 題


    依中華民國國家標準 CNS 規定，在電信設備圖中，代表

    1. A電話線
    2. B共同天線
    3. C電視天線用管線
    4. D電視出線口
    看答案

    答案：C. 電視天線用管線

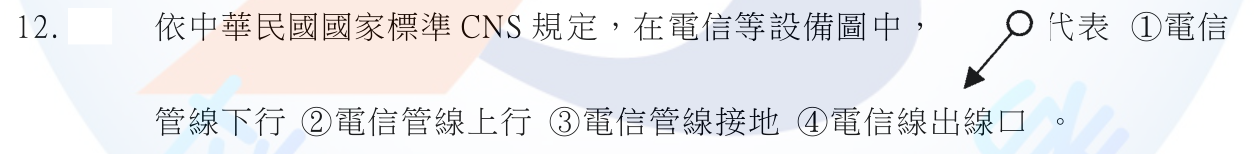

12. 第 12 題


    依中華民國國家標準 CNS 規定，在電信等設備圖中，代表

    1. A電信管線下行
    2. B電信管線上行
    3. C電信管線接地
    4. D電信線出線口
    看答案

    答案：A. 電信管線下行

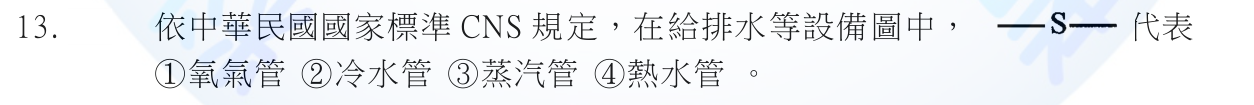

13. 第 13 題


    依中華民國國家標準 CNS 規定，在給排水等設備圖中，代表

    1. A氧氣管
    2. B冷水管
    3. C蒸汽管
    4. D熱水管
    看答案

    答案：C. 蒸汽管

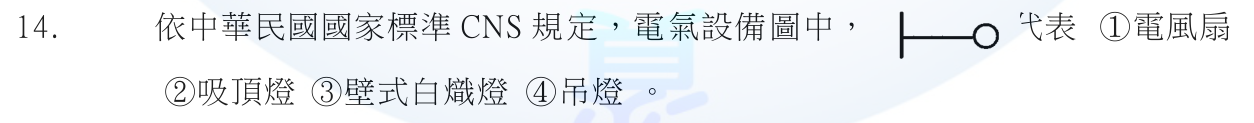

14. 第 14 題


    依中華民國國家標準 CNS 規定，電氣設備圖中，代表

    1. A電風扇
    2. B吸頂燈
    3. C壁式白熾燈
    4. D吊燈
    看答案

    答案：C. 壁式白熾燈

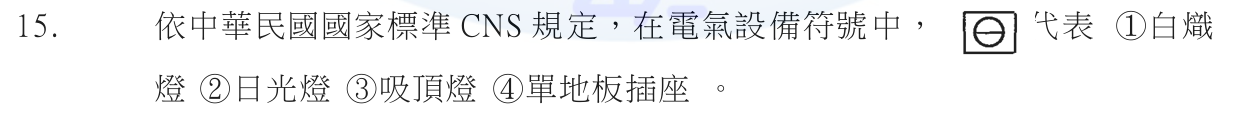

15. 第 15 題


    依中華民國國家標準 CNS 規定，在電氣設備符號中，代表

    1. A白熾燈
    2. B日光燈
    3. C吸頂燈
    4. D單地板插座
    看答案

    答案：D. 單地板插座
16. 第 16 題

    依中華民國國家標準 CNS 規定，在圖樣圖式準則中，尺度線應使用

    1. A粗實線
    2. B中實線
    3. C細實線
    4. D虛線
    看答案

    答案：C. 細實線

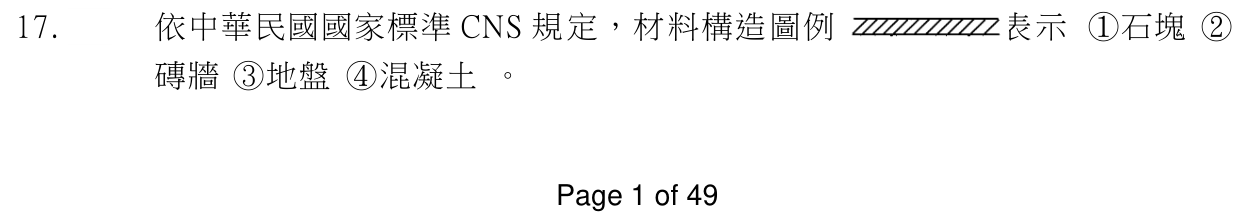

17. 第 17 題


    依中華民國國家標準 CNS 規定，材料構造圖例表示

    1. A石塊
    2. B磚牆
    3. C地盤
    4. D混凝土
    看答案

    答案：B. 磚牆

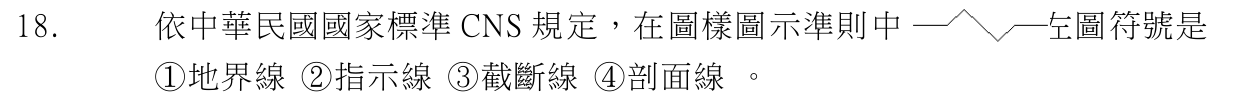

18. 第 18 題


    依中華民國國家標準 CNS 規定，在圖樣圖示準則中左圖符號是

    1. A地界線
    2. B指示線
    3. C截斷線
    4. D剖面線
    看答案

    答案：C. 截斷線

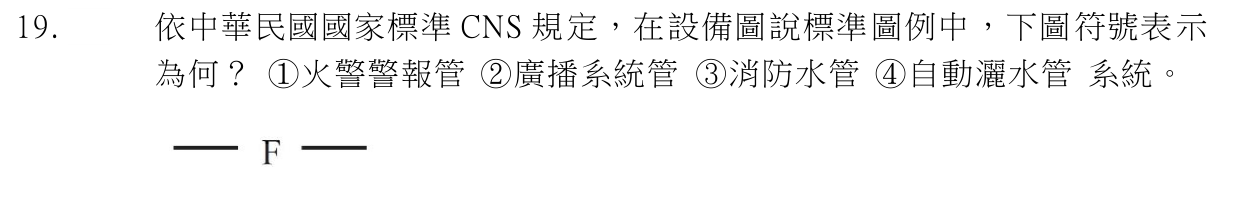

19. 第 19 題


    依中華民國國家標準 CNS 規定，在設備圖說標準圖例中，下圖符號表示為何？

    1. A火警警報管
    2. B廣播系統管
    3. C消防水管
    4. D自動灑水管系統
    看答案

    答案：C. 消防水管

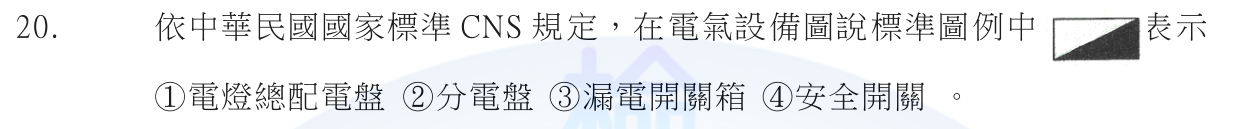

20. 第 20 題


    依中華民國國家標準 CNS 規定，在電氣設備圖說標準圖例中表示

    1. A電燈總配電盤
    2. B分電盤
    3. C漏電開關箱
    4. D安全開關
    看答案

    答案：A. 電燈總配電盤
21. 第 21 題

    石材於施工前如須繪製施工詳圖，依 CNS11567 建築製圖規定，其比例以

    1. A1:5~1:50
    2. B1:60~1:100
    3. C1/100~1/150
    4. D1:150~1:200 為宜
    看答案

    答案：A. 1:5~1:50

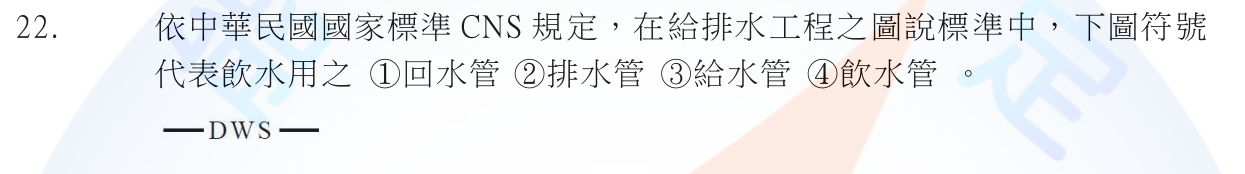

22. 第 22 題


    依中華民國國家標準 CNS 規定，在給排水工程之圖說標準中，下圖符號代表飲水用之

    1. A回水管
    2. B排水管
    3. C給水管
    4. D飲水管
    看答案

    答案：D. 飲水管
23. 第 23 題

    依中華民國國家標準 CNS 規定，在圖樣圖式準則中，CL 表示天花板線、 FL 表示地板面線而 GL 表示

    1. A建築線
    2. B視平線
    3. C中心線
    4. D地盤線
    看答案

    答案：D. 地盤線
24. 第 24 題

    依中華民國國家標準 CNS 圖例規定，建築物之平面詳圖、立面詳圖，其比例尺不得小於

    1. A1/10
    2. B1/30
    3. C1/50
    4. D1/100
    看答案

    答案：C. 1/50
25. 第 25 題

    依中華民國國家標準 CNS 規定，在建築結構圖符號，構材編號「WB」係表示

    1. A梁
    2. B柱
    3. C牆
    4. D牆樑
    看答案

    答案：D. 牆樑
26. 第 26 題

    依中華民國國家標準 CNS 規定，在建築結構圖符號，構材編號「C」係表示

    1. A梁
    2. B柱
    3. C牆
    4. D牆梁
    看答案

    答案：B. 柱
27. 第 27 題

    依中華民國國家標準 CNS 規定，建築結構圖符號，構造編號「SRC」係表示

    1. A鋼筋混凝土造
    2. B鋼構造
    3. C鋼骨鋼筋混凝土造
    4. D磚構造
    看答案

    答案：C. 鋼骨鋼筋混凝土造
28. 第 28 題

    依中華民國國家標準 CNS 規定，建築圖號中之英文代號「G」代表何種圖面？

    1. A瓦斯設備圖
    2. B結構圖
    3. C電器設備圖
    4. D給排水設備圖
    看答案

    答案：A. 瓦斯設備圖
29. 第 29 題

    依中華民國國家標準 CNS 規定，建築圖號中之英文代號「P」代表何種圖面？

    1. A瓦斯設備圖
    2. B結構圖
    3. C電器設備圖
    4. D給水、排水及衛生設備圖
    看答案

    答案：D. 給水、排水及衛生設備圖

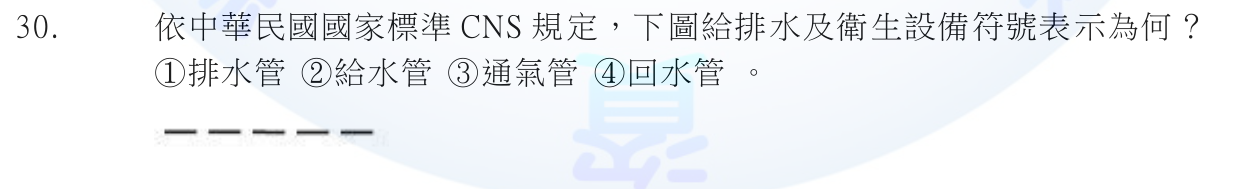

30. 第 30 題


    依中華民國國家標準 CNS 規定，下圖給排水及衛生設備符號表示為何？

    1. A排水管
    2. B給水管
    3. C通氣管
    4. D回水管
    看答案

    答案：C. 通氣管

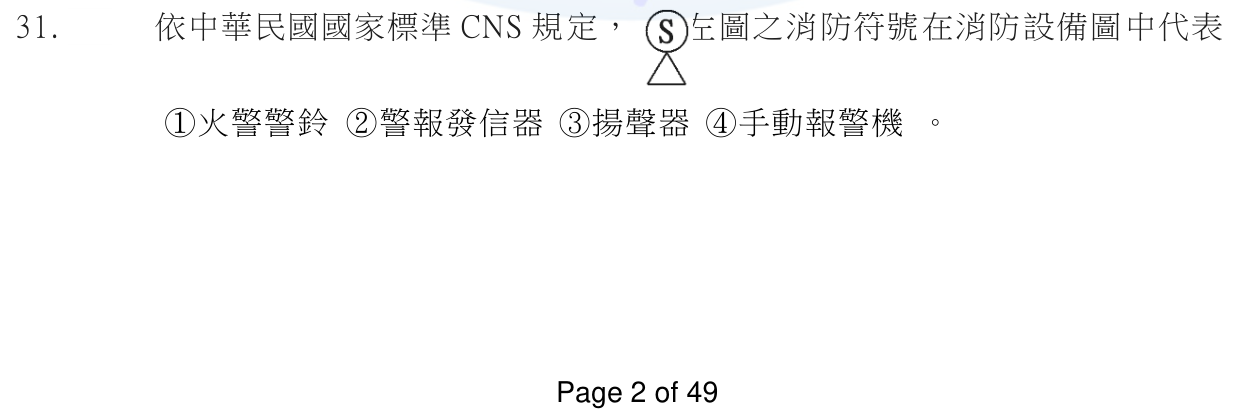

31. 第 31 題


    依中華民國國家標準 CNS 規定，左圖之消防符號在消防設備圖中代表

    1. A火警警鈴
    2. B警報發信器
    3. C揚聲器
    4. D手動報警機
    看答案

    答案：B. 警報發信器

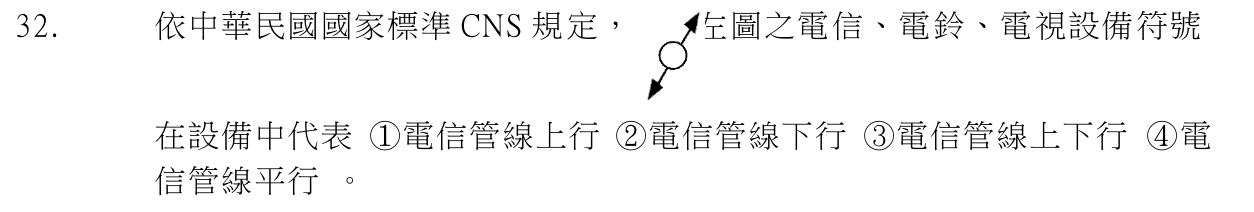

32. 第 32 題


    依中華民國國家標準 CNS 規定，左圖之電信、電鈴、電視設備符號在設備中代表

    1. A電信管線上行
    2. B電信管線下行
    3. C電信管線上下行
    4. D電信管線平行
    看答案

    答案：C. 電信管線上下行

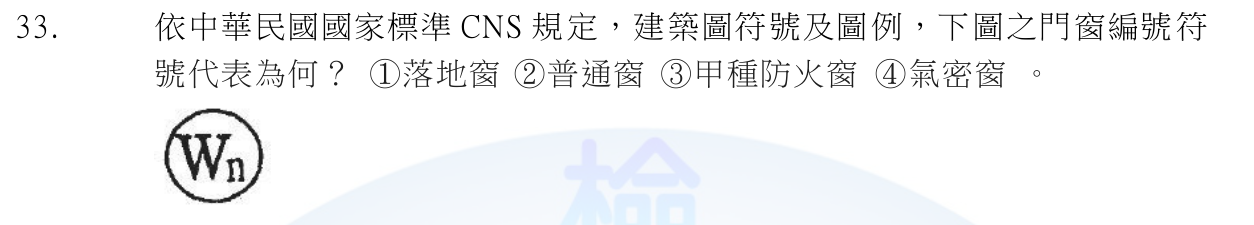

33. 第 33 題


    依中華民國國家標準 CNS 規定，建築圖符號及圖例，下圖之門窗編號符號代表為何？

    1. A落地窗
    2. B普通窗
    3. C甲種防火窗
    4. D氣密窗
    看答案

    答案：B. 普通窗
34. 第 34 題

    依中華民國國家標準 CNS 規定，建築圖符號及圖例中，W、D、H 文字簡寫符號分別代表為何？

    1. A高度、長度、深度
    2. B深度、寬度、高度
    3. C寬度、深度、高度
    4. D長度、深度、高度
    看答案

    答案：C. 寬度、深度、高度
35. 第 35 題

    依中華民國國家標準 CNS 規定，設備圖例標準，－DWR－之給排水及衛生設備圖例中代表飲水用之

    1. A回水管
    2. B飲水管
    3. C給水管
    4. D排水管
    看答案

    答案：A. 回水管
36. 第 36 題

    凡不能用視圖或尺度表達之資料，用文字表示稱之為

    1. A符號
    2. B註解
    3. C線條
    4. D字法
    看答案

    答案：B. 註解
37. 第 37 題

    比例圖中 1：50 之精細度比 1：200 精細度為

    1. A高
    2. B低
    3. C相等
    4. D無法比較
    看答案

    答案：A. 高
38. 第 38 題

    依中華民國國家標準 CNS 規定，建築各層結構平面圖，由各層地板面以上距離多少平切下視

    1. A1.0m
    2. B1.2m
    3. C1.5m
    4. D1.8m
    看答案

    答案：C. 1.5m
39. 第 39 題

    依中華民國國家標準 CNS 規定，此符號『#』代表規格號碼；在竹節鋼筋材料#6 代表竹節鋼筋稱號為

    1. AD6
    2. BD12
    3. CD18
    4. DD19
    看答案

    答案：D. D19

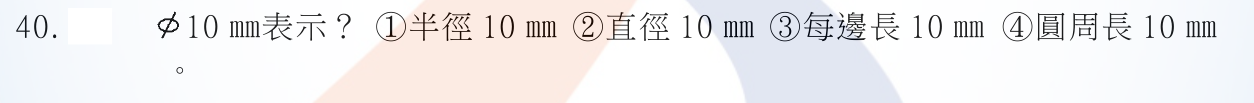

40. 第 40 題


    10 ㎜表示？

    1. A半徑 10 ㎜
    2. B直徑 10 ㎜
    3. C每邊長 10 ㎜
    4. D圓周長 10 ㎜
    看答案

    答案：B. 直徑 10 ㎜

1. 第 41 題

   R10 ㎜表示?

   1. A半徑 10 ㎜
   2. B直徑 10 ㎜
   3. C每邊長 10 ㎜
   4. D圓周長 10 ㎜
   看答案

   答案：A. 半徑 10 ㎜
2. 第 42 題

   施工圖上之比例尺為 1/50，表示圖形是？

   1. A實際比例尺寸
   2. B放大比例尺寸
   3. C縮小比例尺寸
   4. D任意比例尺寸
   看答案

   答案：C. 縮小比例尺寸

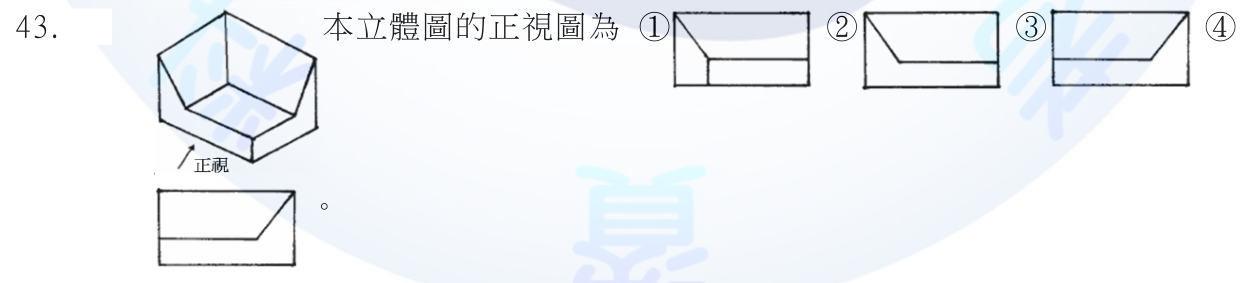

3. 第 43 題


   本立體圖的正視圖為

   1. A（此選項為圖形，請對照上圖 ①）
   2. B（此選項為圖形，請對照上圖 ②）
   3. C（此選項為圖形，請對照上圖 ③）
   4. D（此選項為圖形，請對照上圖 ④）
   看答案

   答案：B. 圖 ②

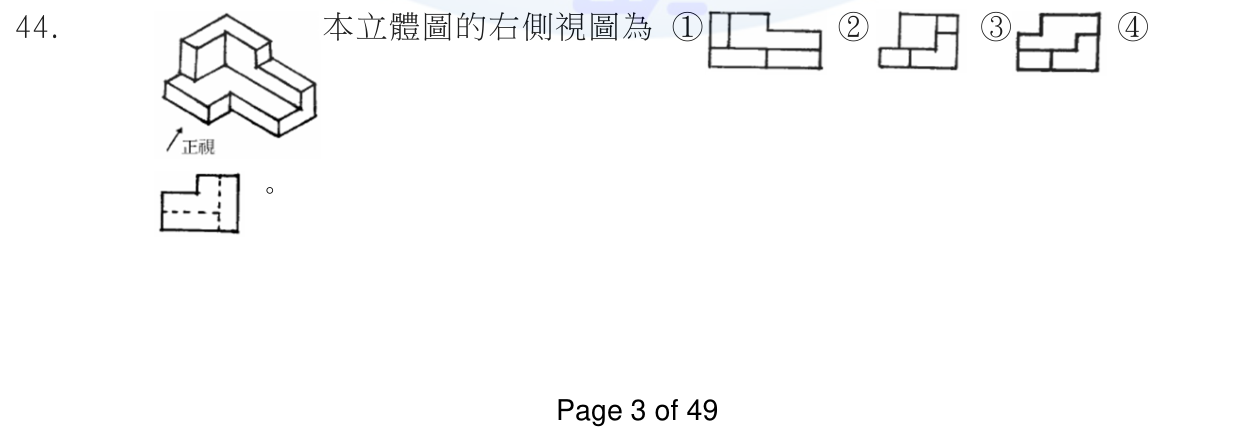

4. 第 44 題


   本立體圖的右側視圖為

   1. A（此選項為圖形，請對照上圖 ①）
   2. B（此選項為圖形，請對照上圖 ②）
   3. C（此選項為圖形，請對照上圖 ③）
   4. D（此選項為圖形，請對照上圖 ④）
   看答案

   答案：B. 圖 ②

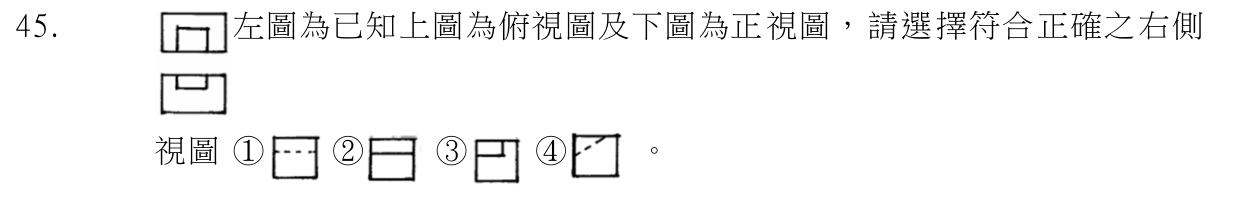

5. 第 45 題


   左圖為已知上圖為俯視圖及下圖為正視圖，請選擇符合正確之右側視圖

   1. A（此選項為圖形，請對照上圖 ①）
   2. B（此選項為圖形，請對照上圖 ②）
   3. C（此選項為圖形，請對照上圖 ③）
   4. D（此選項為圖形，請對照上圖 ④）
   看答案

   答案：D. 圖 ④
6. 第 46 題

   實物 40 公尺在比例尺 1/200 之圖樣應表示為多少公分長？

   1. A10
   2. B20
   3. C3 0
   4. D40
   看答案

   答案：B. 20
7. 第 47 題

   依 CNS11567 之 A1042 規定，建築物使用執照之平面圖、立面圖，其比例尺不得小於

   1. A1/50
   2. B1/100
   3. C1/200
   4. D1/500
   看答案

   答案：C. 1/200

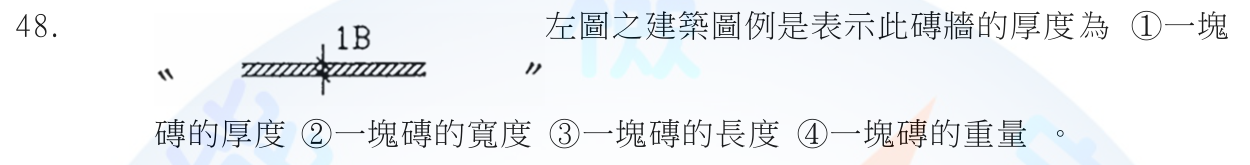

8. 第 48 題


   左圖之建築圖例是表示此磚牆的厚度為

   1. A一塊磚的厚度
   2. B一塊磚的寬度
   3. C一塊磚的長度
   4. D一塊磚的重量
   看答案

   答案：C. 一塊磚的長度
9. 第 49 題

   房屋外部主要裝修一般標示於

   1. A平面圖
   2. B立面圖
   3. C剖面圖
   4. D透視圖
   看答案

   答案：B. 立面圖
10. 第 50 題

    施工立面圖上註明" 2FL "是指

    1. A地盤
    2. B中心線
    3. C二樓樓版面
    4. D地下二樓
    看答案

    答案：C. 二樓樓版面

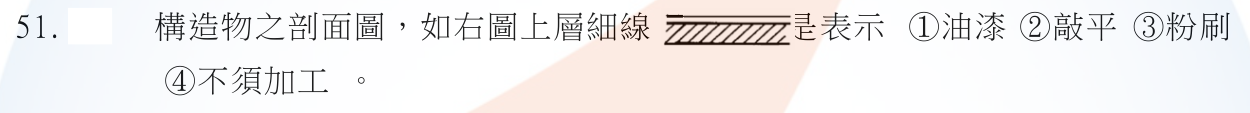

11. 第 51 題


    構造物之剖面圖，如右圖上層細線是表示

    1. A油漆
    2. B敲平
    3. C粉刷
    4. D不須加工
    看答案

    答案：C. 粉刷

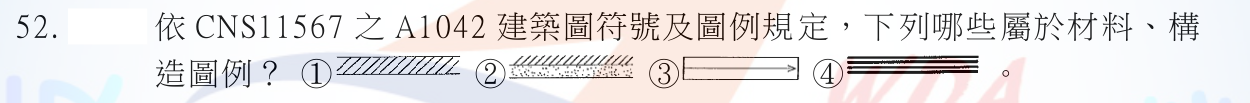

12. 第 52 題複選・3 個正解


    依 CNS11567 之 A1042 建築圖符號及圖例規定，下列哪些屬於材料、構造圖例？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　B. 圖 ②　D. 圖 ④

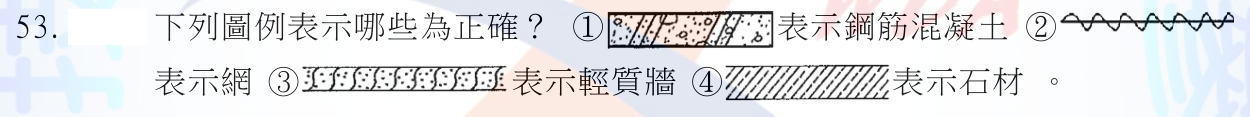

13. 第 53 題複選・3 個正解


    下列圖例表示哪些為正確？

    1. A表示鋼筋混凝土
    2. B表示網
    3. C表示輕質牆
    4. D表示石材
    看答案

    答案：A. 表示鋼筋混凝土　B. 表示網　D. 表示石材

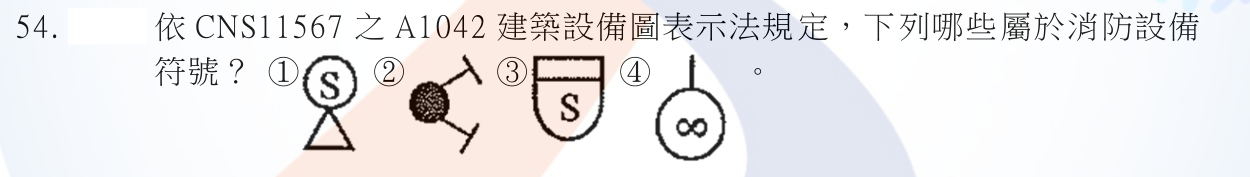

14. 第 54 題複選・3 個正解


    依 CNS11567 之 A1042 建築設備圖表示法規定，下列哪些屬於消防設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　B. 圖 ②　C. 圖 ③

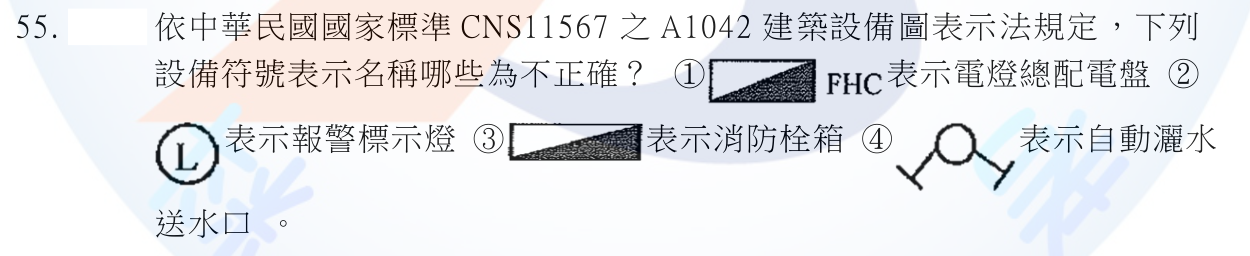

15. 第 55 題複選・3 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列設備符號表示名稱哪些為不正確？

    1. A表示電燈總配電盤
    2. B表示報警標示燈
    3. C表示消防栓箱
    4. D表示自動灑水送水口
    看答案

    答案：A. 表示電燈總配電盤　C. 表示消防栓箱　D. 表示自動灑水送水口

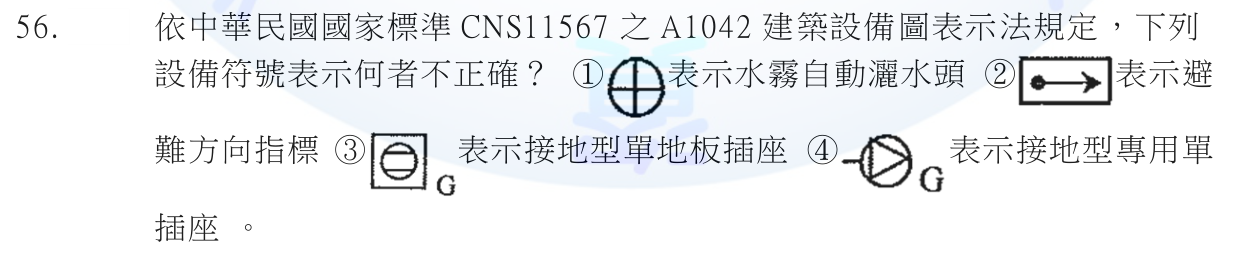

16. 第 56 題複選・2 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列設備符號表示何者不正確？

    1. A表示水霧自動灑水頭
    2. B表示避難方向指標
    3. C表示接地型單地板插座
    4. D表示接地型專用單插座
    看答案

    答案：A. 表示水霧自動灑水頭　C. 表示接地型單地板插座

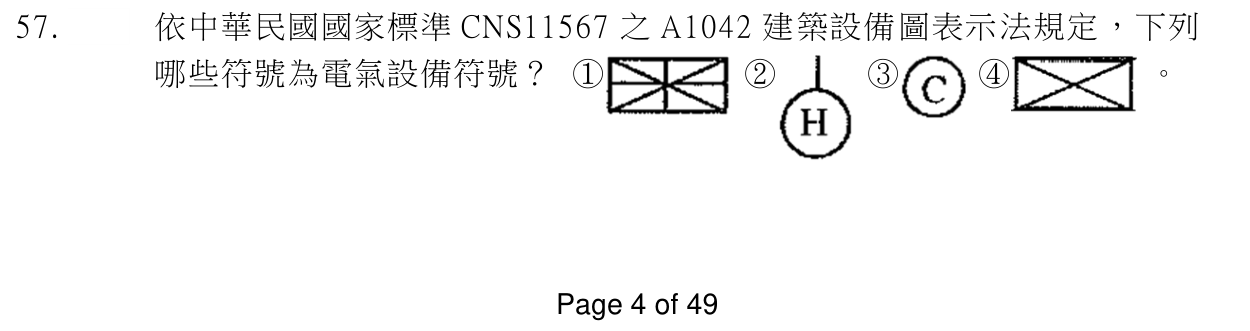

17. 第 57 題複選・2 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列哪些符號為電氣設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：B. 圖 ②　D. 圖 ④

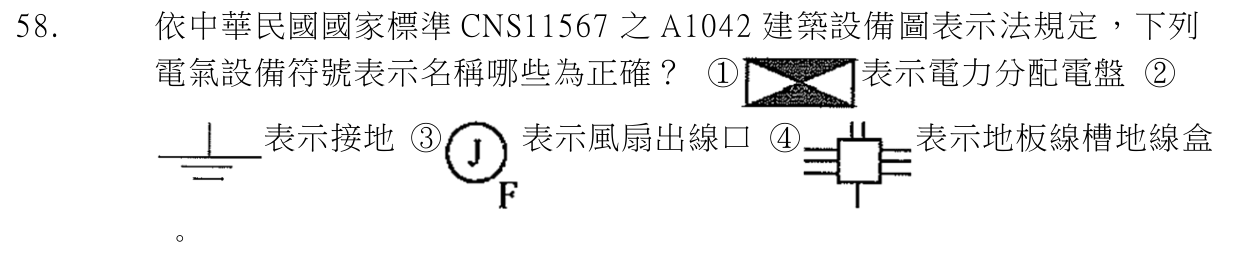

18. 第 58 題複選・3 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列電氣設備符號表示名稱哪些為正確？

    1. A表示電力分配電盤
    2. B表示接地
    3. C表示風扇出線口
    4. D表示地板線槽地線盒
    看答案

    答案：B. 表示接地　C. 表示風扇出線口　D. 表示地板線槽地線盒

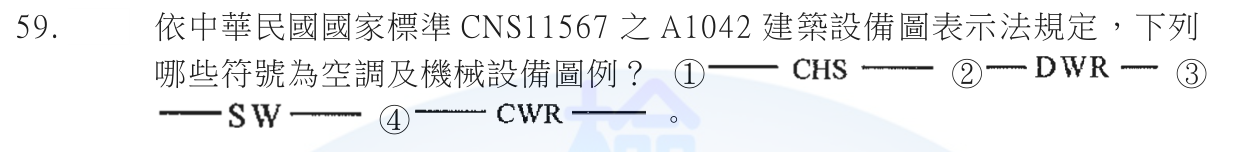

19. 第 59 題複選・2 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列哪些符號為空調及機械設備圖例？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　D. 圖 ④

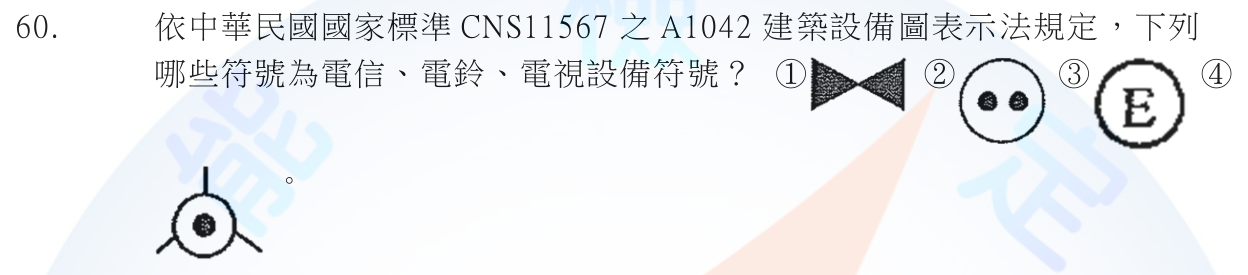

20. 第 60 題複選・2 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列哪些符號為電信、電鈴、電視設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　B. 圖 ②

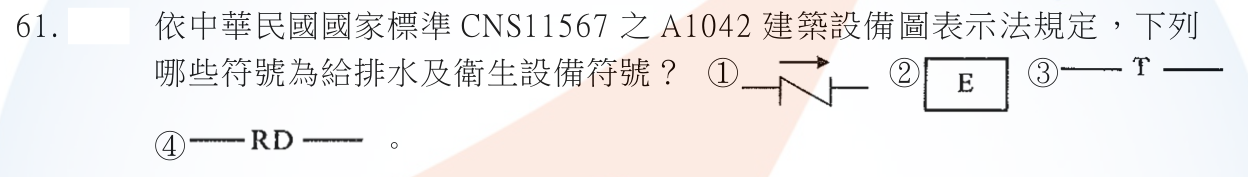

21. 第 61 題複選・2 個正解


    依中華民國國家標準 CNS11567 之 A1042 建築設備圖表示法規定，下列哪些符號為給排水及衛生設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　D. 圖 ④

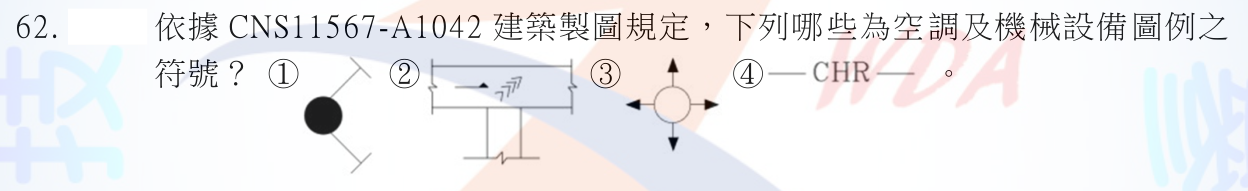

22. 第 62 題複選・3 個正解


    依據 CNS11567-A1042 建築製圖規定，下列哪些為空調及機械設備圖例之符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：B. 圖 ②　C. 圖 ③　D. 圖 ④

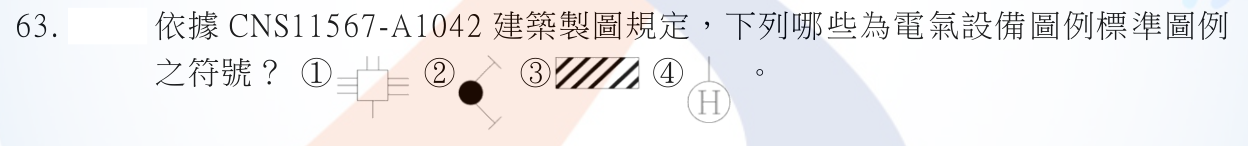

23. 第 63 題複選・3 個正解


    依據 CNS11567-A1042 建築製圖規定，下列哪些為電氣設備圖例標準圖例之符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　C. 圖 ③　D. 圖 ④

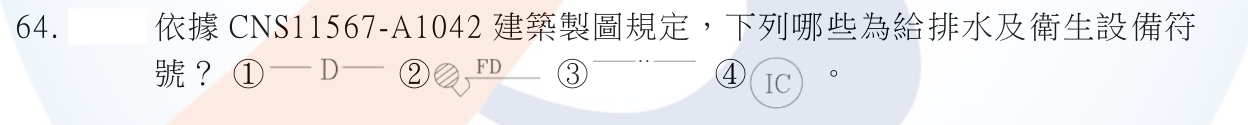

24. 第 64 題複選・3 個正解


    依據 CNS11567-A1042 建築製圖規定，下列哪些為給排水及衛生設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　B. 圖 ②　C. 圖 ③

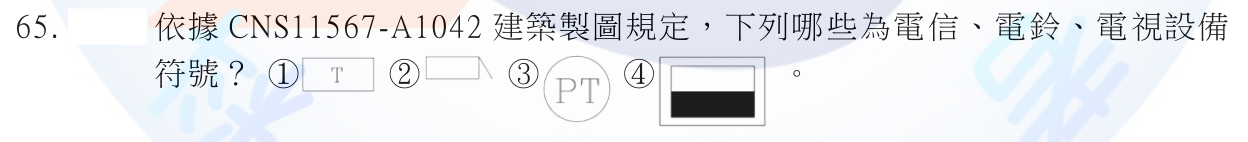

25. 第 65 題複選・3 個正解


    依據 CNS11567-A1042 建築製圖規定，下列哪些為電信、電鈴、電視設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：B. 圖 ②　C. 圖 ③　D. 圖 ④
26. 第 66 題複選・3 個正解

    依據 CNS11567-A1042 建築製圖規定，下列哪些建築圖符號及圖例之常用文字簡寫符號為正確？

    1. AW：寬度
    2. BH：高度
    3. CDW：門連窗
    4. DVL：水平線
    看答案

    答案：A. W：寬度　B. H：高度　C. DW：門連窗

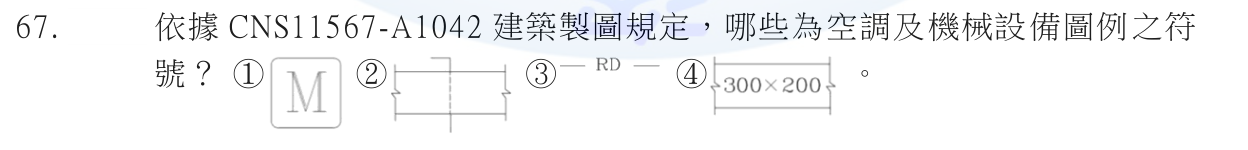

27. 第 67 題複選・3 個正解


    依據 CNS11567-A1042 建築製圖規定，哪些為空調及機械設備圖例之符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：B. 圖 ②　C. 圖 ③　D. 圖 ④

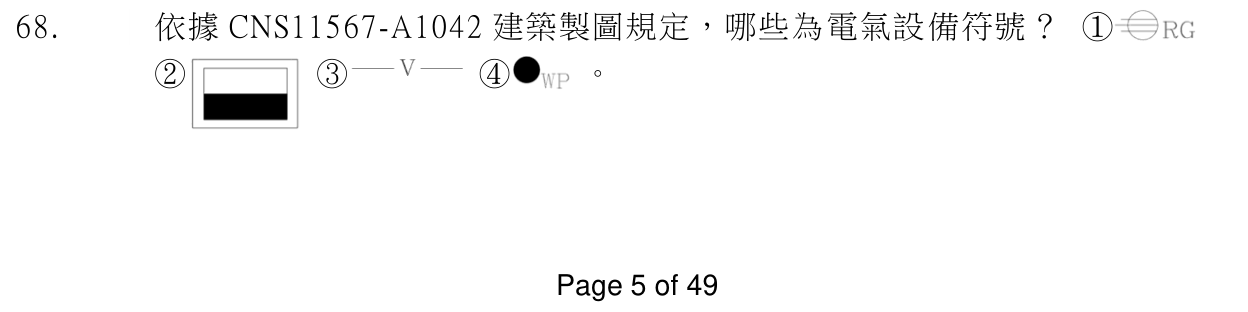

28. 第 68 題複選・2 個正解


    依據 CNS11567-A1042 建築製圖規定，哪些為電氣設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　D. 圖 ④

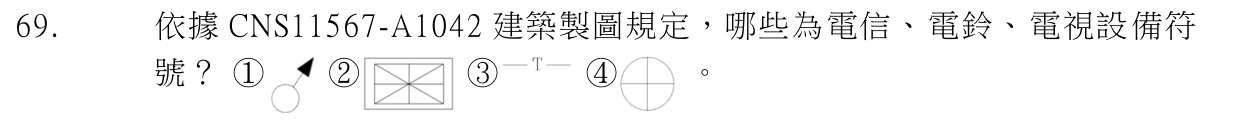

29. 第 69 題複選・2 個正解


    依據 CNS11567-A1042 建築製圖規定，哪些為電信、電鈴、電視設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　C. 圖 ③

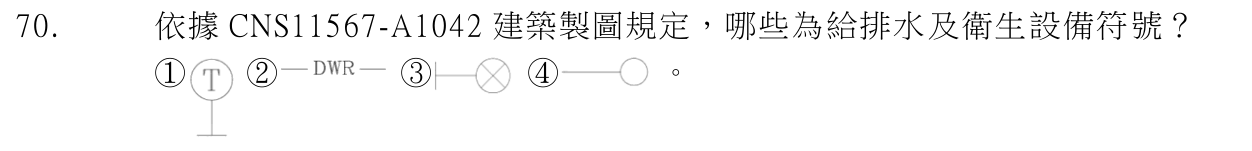

30. 第 70 題複選・3 個正解


    依據 CNS11567-A1042 建築製圖規定，哪些為給排水及衛生設備符號？

    1. A（此選項為圖形，請對照上圖 ①）
    2. B（此選項為圖形，請對照上圖 ②）
    3. C（此選項為圖形，請對照上圖 ③）
    4. D（此選項為圖形，請對照上圖 ④）
    看答案

    答案：A. 圖 ①　B. 圖 ②　D. 圖 ④
31. 第 71 題複選・2 個正解

    依據 CNS11567-A1042 建築製圖規定，下列哪些建築圖符號及圖例之常用文字簡寫符號為正確？

    1. ACL：天花板線
    2. BGL：地盤線
    3. CXL：最大長度
    4. DHL：垂直線
    看答案

    答案：A. CL：天花板線　B. GL：地盤線
32. 第 72 題複選・2 個正解

    依據 CNS11567-A1042 建築製圖規定，有關線條用途種類中，「虛線」之用途為

    1. A隱蔽線
    2. B中心線
    3. C配管
    4. D地界線
    看答案

    答案：A. 隱蔽線　C. 配管
33. 第 73 題複選・2 個正解

    依據 CNS11567-A1042 建築製圖規定，下列哪些圖號之英文代號原則為錯誤？

    1. AX：結構圖
    2. BG：瓦斯設備圖
    3. CW：污水處理設施圖
    4. DD：電氣設備圖
    看答案

    答案：A. X：結構圖　D. D：電氣設備圖
34. 第 74 題複選・2 個正解

    依據 CNS11567-A1042 建築製圖規定，有關線條用途種類中，「單點線」之用途為

    1. A隱蔽線
    2. B中心線
    3. C地界線
    4. D建築線
    看答案

    答案：B. 中心線　D. 建築線
35. 第 75 題複選・3 個正解

    依據 CNS11567-A1042 建築製圖規定，下列哪些為建築結構圖基本符號用途中之「構造」符號？

    1. ASRC：鋼骨鋼筋混凝土造
    2. BB：磚構造
    3. CF：加強磚造
    4. DW：木構造
    看答案

    答案：A. SRC：鋼骨鋼筋混凝土造　B. B：磚構造　D. W：木構造
36. 第 76 題複選・3 個正解

    依據 CNS11567-A1042 建築製圖規定，下列哪些為「平面詳圖」之比例尺原則？

    1. A1/5
    2. B1/10
    3. C1/30
    4. D1/60
    看答案

    答案：A. 1/5　B. 1/10　C. 1/30
